Uma braçadeira rotulada para rodas de 24 polegadas ainda pode assentar mal em um aro de 24 polegadas se as garras não conseguirem passar pelos raios, alcançar a borda uniformemente ou apoiar o alvo de alinhamento sem movimento. O diâmetro da jante é apenas o ponto de partida: o último número num tamanho de pneu como 225/45R18 identifica o diâmetro da roda em polegadas. Escolher a certa braçadeira de alinhamento de roda de carro significa, portanto, verificar juntos a faixa de trabalho, o perfil da roda, a proteção de contato e a estabilidade de montagem. As seções abaixo ajudam os técnicos a comparar aplicações de 10 a 24 polegadas, evitar erros de tamanho de limite e confirmar um ajuste seguro antes do início da medição.
Comece com a marcação de tamanho moldada na parede lateral do pneu. No 225/45R18, o número final identifica uma jante de 18 polegadas, enquanto o primeiro número descreve a largura nominal do pneu e o número do meio é a relação de aspecto. O tamanho do pneu deve ser confirmado pela parede lateral ou pelas informações específicas do pneu do veículo, em vez de ser estimado visualmente.
A medição de todo o pneu dá um número errado porque inclui ambas as paredes laterais. Quando a marcação for difícil de ler, verifique a marca da roda, as informações do veículo ou o registro de serviço antes de escolher uma configuração de fixação.
O diâmetro do aro mostra se um grampo é um possível candidato, e não se cada garra passará pelos raios ou alcançará a superfície correta. Use o intervalo como filtro inicial e, em seguida, conclua uma verificação de adequação física.
Diâmetro do aro | Aplicação Típica | Principal preocupação de ajuste | Verifique antes de montar |
|---|---|---|---|
10–12 polegadas | Rodas de veículos pequenos ou mais antigos | A braçadeira pode não fechar o suficiente ou as garras podem chegar ao fundo | Confirme a verdadeira abertura mínima e o alcance igual da garra |
13–16 polegadas | Rodas comuns de automóveis de passageiros | As tampas das rodas ou raios pouco espaçados podem restringir o contato | Verifique se cada garra atinge a mesma superfície do aro |
17–20 polegadas | Passageiros maiores e rodas de liga leve | Pneus de baixo perfil e aros acabados aumentam a sensibilidade de contato | Inspecione as capas protetoras e a folga dos raios |
21–24 polegadas | SUV e rodas personalizadas | Os braços podem aproximar-se da sua extensão máxima | Teste a estabilidade do travamento e observe o movimento após o aperto |
Aros pequenos exigem uma configuração mínima genuinamente baixa, não apenas um rótulo “universal”. As rodas de passageiros de gama média são geralmente mais fáceis em termos de diâmetro, embora as tampas e os raios possam interferir. As rodas maiores de liga leve e SUV dão mais ênfase à proteção do acabamento, extensão do braço e resistência ao movimento.
Uma roda próxima ao centro da faixa de fixação normalmente deixa mais margem de ajuste do que uma no mínimo ou máximo absoluto. No limite inferior, as garras podem não fechar o suficiente; no limite superior, as hastes ou braços podem estar quase totalmente estendidos. Procure engates rasos das garras, folga reduzida dos raios, profundidade de contato desigual ou movimento após o aperto.
As oficinas que fazem manutenção frequente em jantes de 10 a 12 polegadas ou 22 a 24 polegadas devem testar esses tamanhos em vez de depender de uma faixa principal. Quando uma especificação indica uma faixa de fixação de 11 a 25 polegadas, enquanto outra fornece uma faixa adaptativa de 13 a 24 polegadas, os tamanhos dos limites exigem confirmação. A configuração final deve ser verificada antes de tratar o valor mínimo ou máximo como capacidade normal de trabalho.
Duas rodas de 18 polegadas podem aceitar o mesmo diâmetro nominal do aro e ainda apresentar diferentes condições de contato de fixação. A profundidade do aro, o formato dos lábios, a largura da roda, a projeção dos raios, o deslocamento e as tampas decorativas influenciam onde as garras podem assentar. Uma roda profunda pode colocar a borda utilizável do aro mais longe do corpo da braçadeira, enquanto os raios salientes podem bloquear uma abordagem reta.
Verifique o caminho de montagem real em vez de presumir que um diâmetro familiar se ajustará de maneira familiar. O grampo deve ficar reto, com cada ponto de contato alcançando uma superfície comparável e nenhum braço forçado ao redor de um raio. As rodas dianteiras e traseiras também podem diferir em largura ou deslocamento, portanto, inspecione todas as quatro posições em configurações escalonadas ou modificadas.
O método de contato torna-se especialmente importante em rodas pintadas, com revestimento em pó, polidas ou de outra forma delicadas. Alguns grampos prendem diretamente a borda do aro, enquanto outros usam garras cobertas, peças de contato de plástico ou um arranjo de contato lateral do pneu. A escolha adequada é o design que atinge a superfície disponível com segurança, sem criar pressão desnecessária de metal sobre metal. Os modelos destinados a rodas acabadas podem combinar peças estruturais de alumínio e aço com componentes plásticos de proteção nos pontos de contato.
Antes da instalação, inspecione todos os componentes de proteção e limpe as áreas de contato. As tampas ou almofadas devem estar intactas, as garras não devem repousar sobre os pesos das rodas e todas as pontas devem encaixar no mesmo tipo de superfície. O aperto controlado é tão importante quanto o material de proteção porque a força extra não pode corrigir uma garra mal posicionada. A proteção do aro faz, portanto, parte da montagem correta e não a substitui.
Uma breve inspeção pode evitar danos estéticos e leituras instáveis. Verifique as garras, hastes, roscas, pinos de travamento, alças e peças de proteção quanto a desgaste, dobras, rachaduras ou folga excessiva. Sujeira e partículas de metal incrustadas podem dificultar o ajuste ou marcar o aro, portanto limpe primeiro todas as superfícies de contato.
A simetria também é importante. Se uma garra começar mais para dentro ou para fora do que as outras, o grampo de alinhamento da roda do carro pode parecer apertado enquanto o corpo permanece inclinado. Faça a manutenção de peças desgastadas ou duvidosas em vez de compensar com força extra.

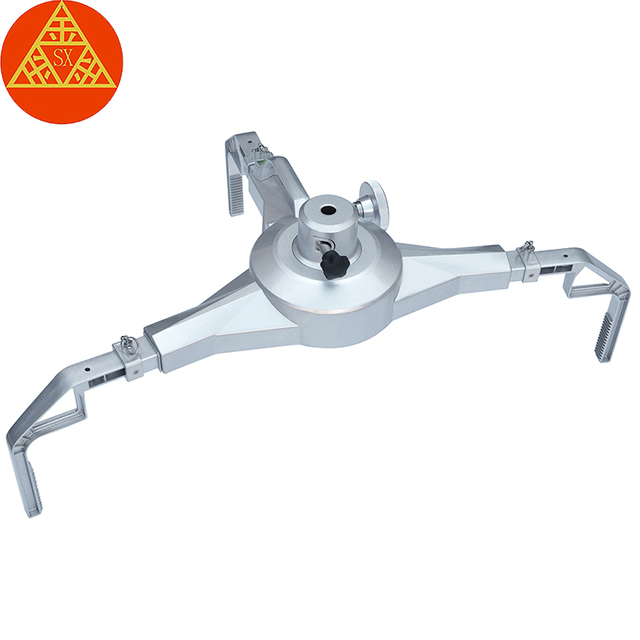

A sequência de montagem deve criar contato igual antes que a força de fixação total seja aplicada. Um projeto típico de quatro pontos utiliza uma alça de ajuste para abrir ou fechar as garras, ranhuras selecionáveis para alterar a faixa de trabalho e um pino de travamento para fixar o alvo de alinhamento.
1. Abra o grampo um pouco mais que o aro e confirme a orientação da garra.
2. Segure o corpo em esquadro enquanto guia cada garra em direção ao ponto de contato pretendido.
3. Traga as garras para dentro gradualmente para que elas se encaixem em profundidades comparáveis.
4. Aperte uniformemente em vez de forçar primeiro um lado no lugar.
5. Verifique novamente a centralização e a folga antes de fixar o alvo.
Com um grampo de alinhamento de quatro pontos, o contato equilibrado é mais importante do que a força bruta. Uma garra profundamente assentada e três contatos rasos criam uma referência instável mesmo quando o cabo parece apertado. Reposicione ou inverta as garras somente quando a configuração aprovada da pinça permitir.
O ajuste do aro e o ajuste do alvo são verificações separadas. Uma braçadeira pode ser fixada com segurança, mas ainda assim ser inadequada para o eixo alvo, pino de travamento ou montagem do sensor da oficina. Verifique o diâmetro do furo alvo, o tamanho do eixo, o engate do pino, a orientação e a capacidade de suportar o alvo sem flacidez. As opções comuns de furo alvo incluem 15, 16 e 18 mm, portanto esta dimensão deve ser verificada independentemente do diâmetro da roda.
Após travar o alvo, teste a estabilidade no corpo da pinça. Procure rotação, balanço, inclinação ou uma garra que se mova sob leve pressão. Antes da medição, todas as garras devem entrar em contato uniformemente, as peças de proteção devem permanecer no lugar e nem o grampo nem o alvo devem se deslocar.
A montagem segura reduz erros, mas não elimina automaticamente a necessidade de compensação de desvio. A braçadeira, o alvo, a roda e o aro podem introduzir variações de montagem que o sistema de alinhamento poderia interpretar como parte do ângulo da roda. A compensação permite que a máquina considere os desvios entre o grampo montado e o verdadeiro plano rotacional da roda.
Siga o procedimento especificado para a máquina de alinhamento e não perturbe a relação montada posteriormente. Se o conjunto se deslocar ou um ponto de travamento for afrouxado, repita a configuração e a compensação. Medições confiáveis também dependem do encaixe correto da braçadeira, da calibração da máquina e de uma plataforma de alinhamento nivelada.
Um grampo de alinhamento de roda de carro de tamanho correto não pode corrigir uma roda torta, borda de aro danificada, mecanismo desgastado ou compartimento mal preparado. Corrija o problema físico antes de reiniciar.
A melhor variedade reflete o trabalho recorrente, não a roda mais rara que pode entrar na loja. Revise os trabalhos recentes e observe os diâmetros de aro menores, maiores e mais comuns. Uma oficina que atende veículos compactos ou mais antigos pode precisar de desempenho verificado próximo a 10-12 polegadas, enquanto uma baia para automóveis de passageiros pode trabalhar principalmente entre 13 e 20 polegadas. O serviço regular de SUV ou de rodas personalizadas muda a atenção para a rigidez de 21 a 24 polegadas.
Um grampo de alinhamento de roda de carro de amplo alcance pode simplificar o armazenamento quando permanece estável em ambas as extremidades. Uma segunda configuração pode ser mais prática se o mesmo grampo exigir posições inadequadas das garras, extensão extrema ou trocas freqüentes de acessórios. Baseie a decisão na frequência do serviço e na qualidade da montagem, em vez do maior número no título de um produto.
Leia a especificação completa antes de fazer o pedido. Confirme o diâmetro mínimo e máximo do aro, a faixa normal de trabalho, a disposição das garras, o mecanismo de ajuste, o método de travamento, o tamanho do furo alvo, o conteúdo da embalagem e as peças de contato substituíveis. Termos como “universal” ou “para todas as máquinas de alinhamento” devem desencadear uma verificação de interface em vez de encerrar a avaliação.

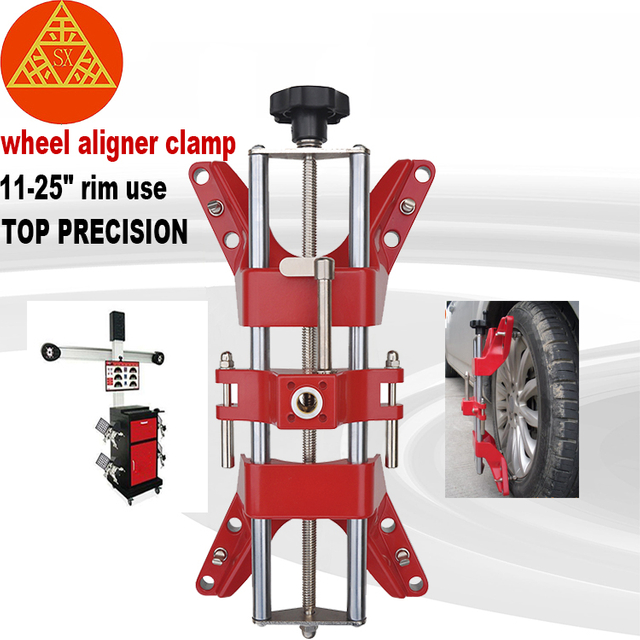

As descrições dos intervalos nem sempre são apresentadas de forma consistente. Uma braçadeira pode ser identificada como suporte para aros de 11 a 25 polegadas em uma especificação e rodas de 13 a 24 polegadas em outra. Da mesma forma, um grampo de cambagem pode suportar valores de faixa de 12 a 25 polegadas e 11 a 25 polegadas. Essas diferenças não significam automaticamente que o tamanho do limite não caiba, mas os compradores devem confirmar a configuração exata antes de comprar. A confirmação por escrito é especialmente útil para aplicações de 10, 12, 24 ou 25 polegadas.
Use estas perguntas para manter a compra focada no ajuste, estabilidade e usabilidade diária:
● Quais são os menores e maiores diâmetros de aro atendidos todos os meses?
● O grampo funciona confortavelmente nesses tamanhos ou apenas em configurações extremas?
● Como são protegidas as rodas pintadas ou com revestimento em pó?
● Os braços conseguem passar por aros profundos, raios salientes, tampas e pesos das rodas?
● O furo ou eixo alvo corresponde aos alvos ou sensores existentes?
● As garras, tampas, pinos, alças e outras peças de desgaste são substituíveis?
● A faixa de trabalho foi confirmada para a configuração exata do grampo?
Essas verificações distinguem uma solução prática de 10 a 24 polegadas de uma braçadeira que apresenta melhor desempenho em vãos mais estreitos. Ranhuras ajustáveis, pinos de travamento, múltiplas opções de furos alvo e uma ampla faixa declarada podem melhorar a versatilidade, mas a escolha final ainda deve corresponder à configuração da roda e do alinhador da oficina.
A escolha do grampo certo começa com o diâmetro real do aro, mas um ajuste seguro também depende da folga do raio, do perfil do aro, da proteção de contato, da compatibilidade do alvo e da estabilidade nos limites de trabalho do grampo. Um grampo de alinhamento de roda de carro deve ficar reto, segurar todos os pontos de contato uniformemente e permanecer fixo durante a medição e compensação de desvio.
Dongguan Dfeng Smart Tech Co., Ltd. fornece braçadeiras de alinhamento de rodas e acessórios relacionados para diferentes configurações de oficina. Combinar essas opções com os tamanhos das rodas atendidas com mais frequência pode reduzir erros de configuração, proteger os aros acabados e apoiar um trabalho de alinhamento mais consistente.
R: A capacidade do grampo depende da faixa de trabalho declarada. Os modelos que cobrem 10 a 24 polegadas ainda devem ser verificados quanto ao engate seguro nas configurações mínima e máxima.
R: O tamanho da braçadeira normalmente se refere ao diâmetro do aro. Numa marcação de pneu como 225/45R18, o número final indica o tamanho do aro de 18 polegadas.
R: Não necessariamente. A profundidade do aro, a posição dos raios, a largura da roda, o formato dos lábios e o acabamento da superfície podem alterar o posicionamento das garras mesmo quando o diâmetro indicado é idêntico.
R: Siga o procedimento especificado da máquina de alinhamento. A compensação de desvio ajuda a separar a direção real da roda de pequenos erros causados pela variação do aro, posição da braçadeira ou deslocamento de montagem.
R: Use peças de contato de proteção limpas e sem danos, posicione cada garra longe dos raios e pesos das rodas e aperte uniformemente sem aplicar força excessiva.
